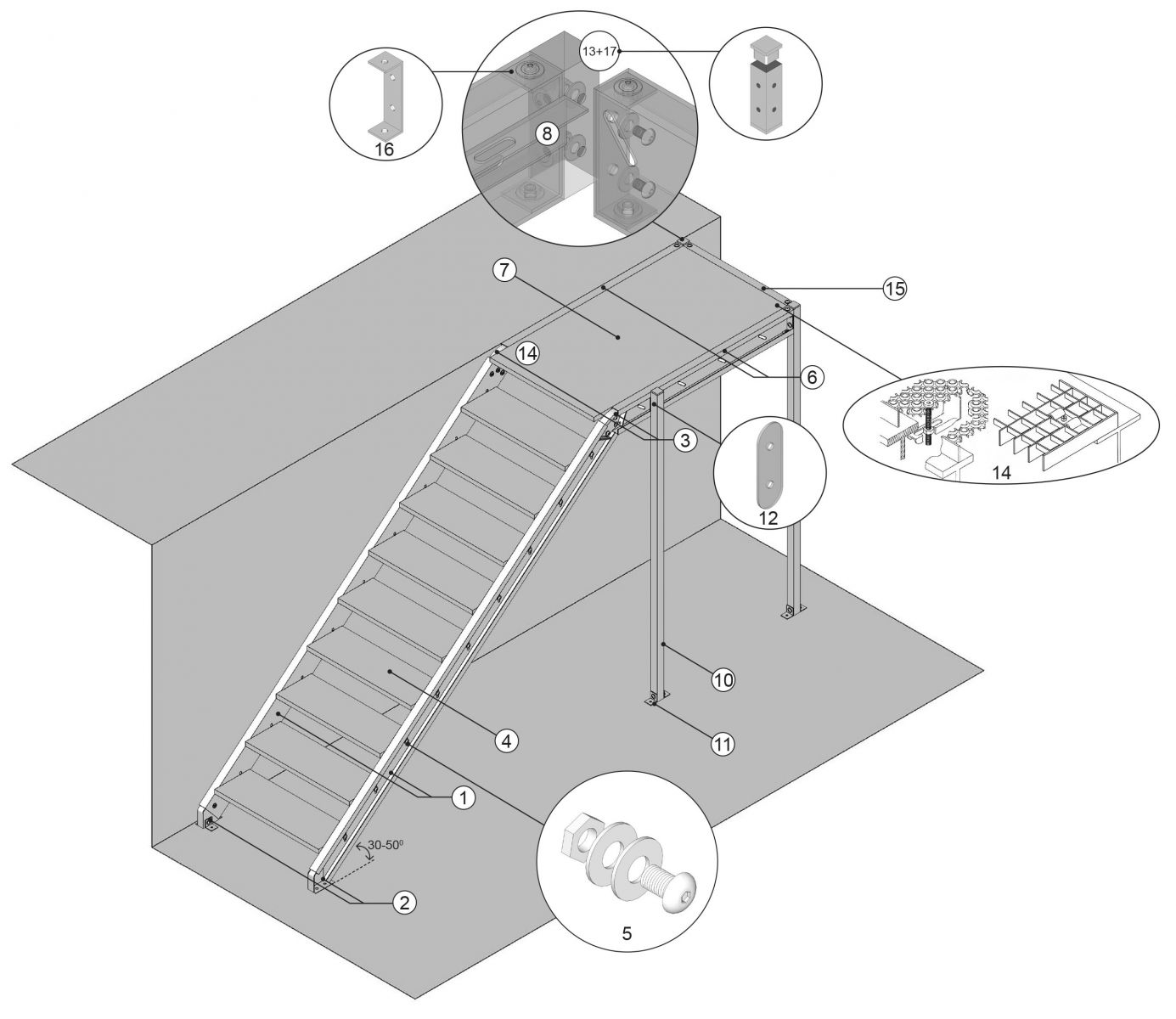

Treppe mit Podest -parallel zur Wand PDF

(1) Verzinkte Wange Marble / Gitterrost (links, rechts)
(2) Verankerung der Wange in den Fußboden (links, rechts)
(3) Verankerung der Wange an der Wand / Verbinung mit der Podestwange 35-45 Grad
(4) Treppenstufe Marble / Gitterrost

(5) Schraube M10x30 Pz + 2x Platte 10,5x30x2,5 Pz + Schraubenmutter P8 M10 Pz
(6) Podeswange Marble / Gitterrost (links, rechts)
(7) Podestrost Marble / Gitterrost
(8) Verzinkter L Träger des Podests
(9) Verankerung des Treppenpodests an der Wand
(10) Ve
rzinkter Pfosten 60x60mm zur Podestunterstützung bis Boden
(11) L-profil - Verankerungsbügel auf den Boden
(12) I-Profil zur Verbindung des Pfostens 60/60mm und der Podestwange
(13) 60x60 mm Hohlkappe für den Pfosten bis Boden
(14) Halterung des Podestrostes Marble / Gitterrost
(15) Stirnseite des Podests Marble / Gitterrost
(16) U-profil - Ecke des Podests
(17) 16cm verzinkter Pfosten 60x60 mm

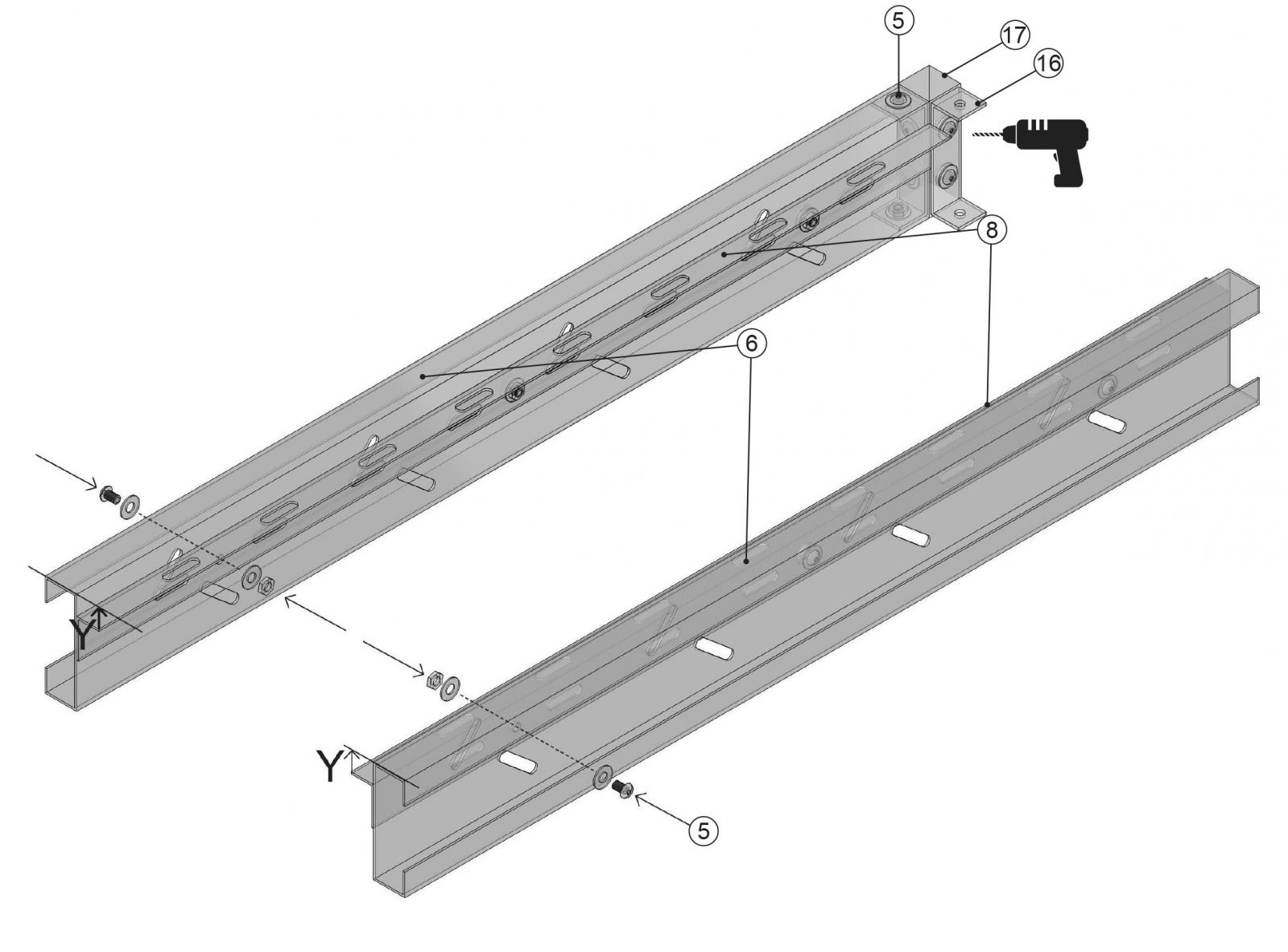

Schritt 1

Marble: Y = 32 mm / Gitterrost: Y = 30 mm
An die Podestwangen (Nr. 6) befestigen Sie mit Hilfe der Schrauben (Nr. 5) nach der Länge "Y" die L Träger des Podests (Nr. 8). In die Podestwange, die an der Wand montiert ist, schieben Sie das U-Profil (Nr. 16). Markieren Sie die Bohrlöcher, bohren Sie diese und befestigen die Ober- und Unterseite des Profils (Nr. 16) durch die Schrauben (Nr. 5) zu der Podestwange. Das U-Profil verschrauben Sie mit dem verzingten Pfosten 60x60 der Höhe 16 cm (Nr. 17) und auf diesem Profil verankern Sie zur Stirnseite der Podestwange (Nr. 15) das weitere U-Profil (Nr. 16).

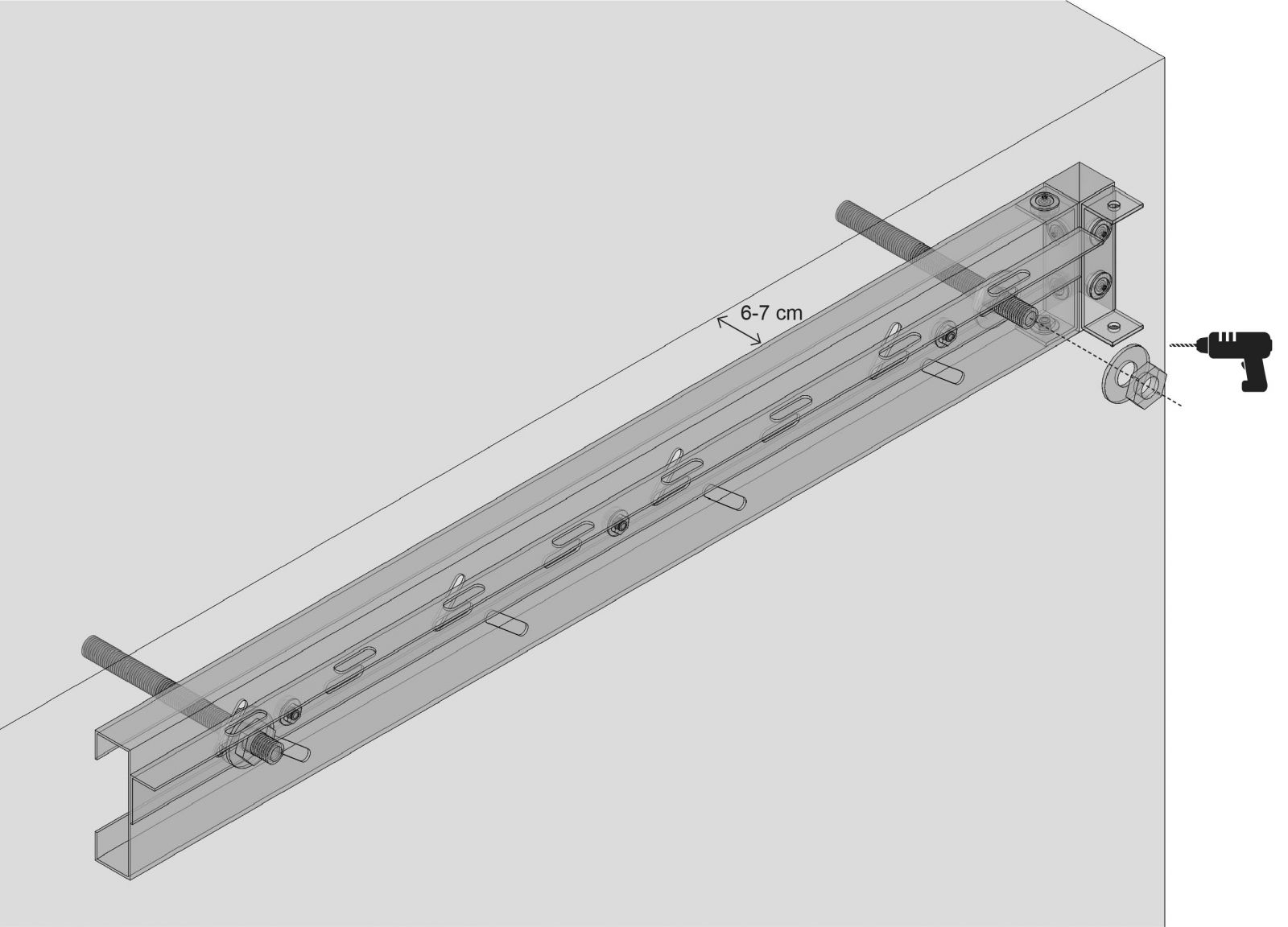

Schritt 2



Verankern Sie die Podestwange (Nr. 6) an die Wand mit dem Abstand von 6-7 cm. Die Oberseite des Podestrostes schließt an die Oberseite des Untergrunds hinter dem Podest an (d. h. ein Übergang ohne Höhenunterschied wird erreicht).

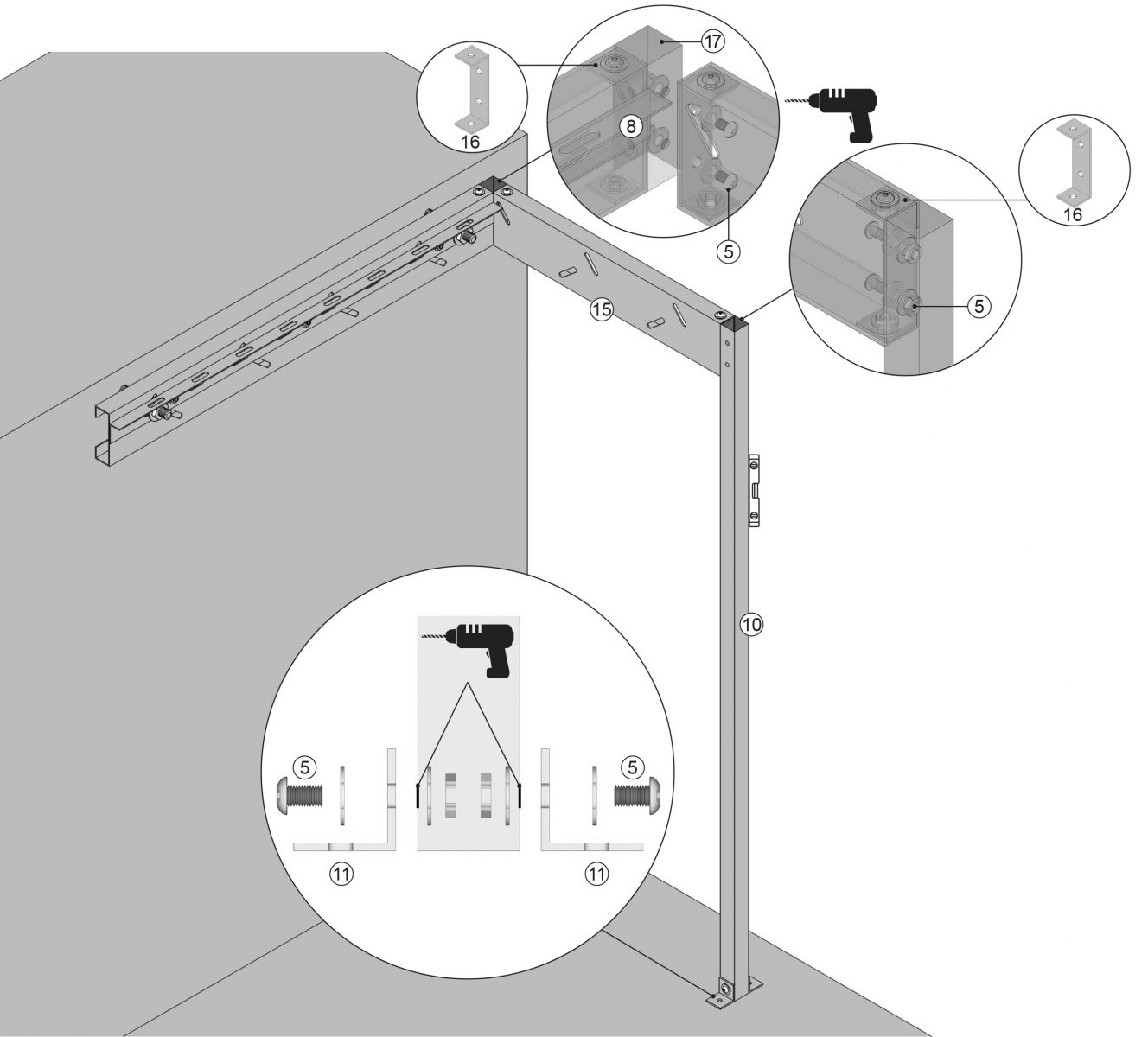

Schritt 3


In die Stirnseite des Podests (Nr. 15) schieben Sie das U-Profil (Nr. 16), markieren Sie die Bohrlöcher, bohren Sie diese und befestigen die Ober- und Unterseite des Profils (Nr. 16) durch die Schrauben (Nr. 5) zu der Stirnseite des Podests. Verschrauben Sie die Stirnseite des Podestes durch die Schrauben (Nr. 5) mit dem verzinkten Pfosten 60x60 zur Podestunterstützung bis Boden (Nr. 10). Schieben Sie die Stirnseite des Podestes (Nr. 15) verbunden mit dem Pfosten 60x60 an das U-Profil, das an der Podestwange an der Wand montiert ist. Der Unterstützpfosten 60x60 mm (Nr. 10)  wird zum Untergrund (Betonsockel) mit Hilfe des L-profils (Nr. 11) verankert. Verzinkter Pfosten 60x60 mm wird in ganzer Länge (in ganzen Meter) geliefert (er wird nach genaue Treppenhöhe an der Stelle des Treppenaufbaues verkürzt). Die Verankerung des Pfostens 60x60 (Nr. 10) führen Sie erst im Schritt 9 durch.

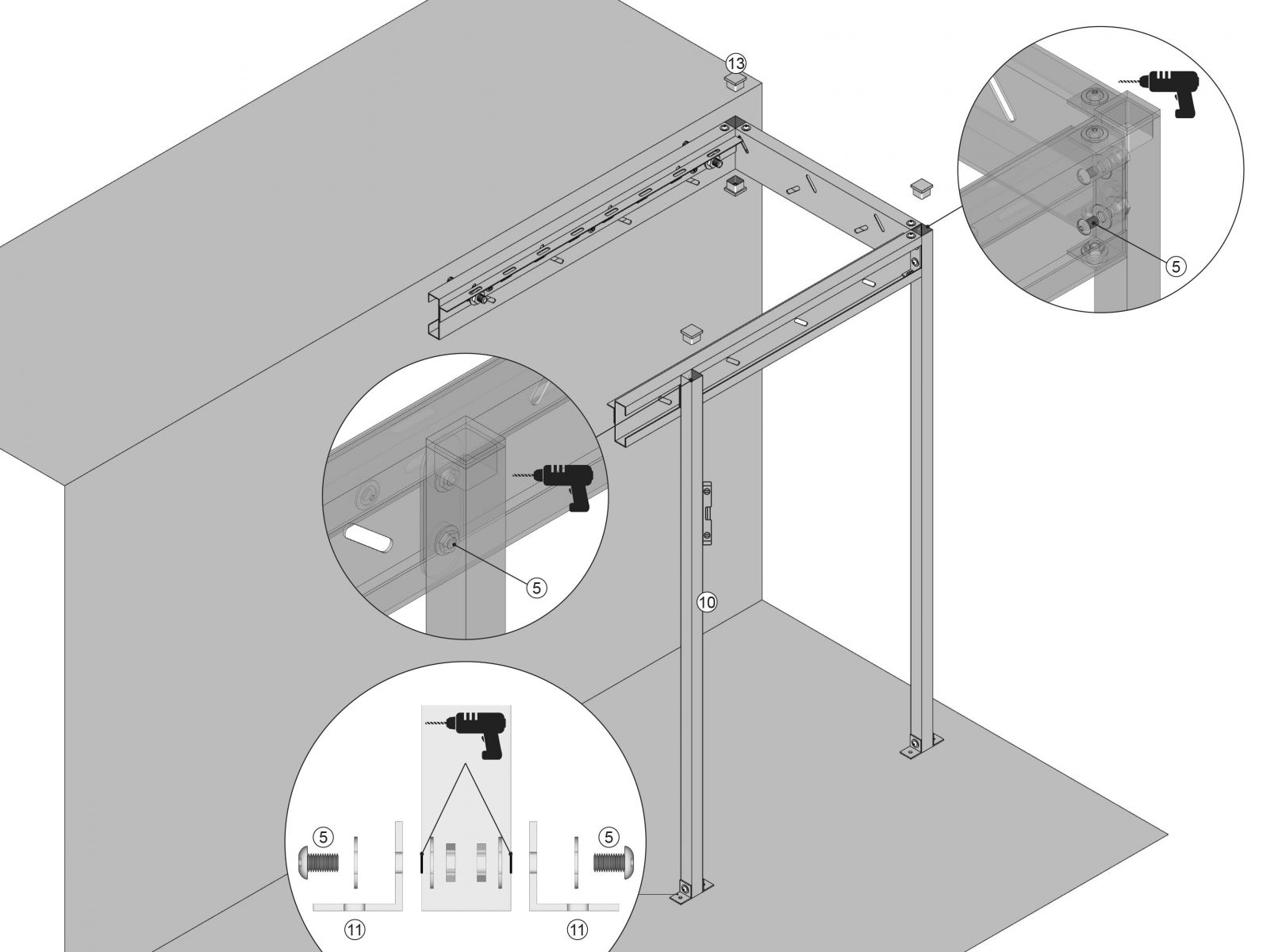

Schritt 4


In die Podestwange (Nr. 6) schieben Sie das U-Profil (Nr. 16), markieren Sie die Bohrlöcher, bohren Sie diese und befestigen die Ober- und Unterseite des Profils (Nr. 16) durch die Schrauben (Nr. 5). Verbinden Sie die Podestwange mit dem Pfosten 60x60 (Nr. 10)  miteinander mithilfe des I-Profils (Nr. 12) und den Schrauben (Nr. 5). Markieren Sie die Bohrlöcher an dem Pfosten 60x60 (Nr. 10) und an der Stirnseite des Podestes (Nr. 15). Zur Stirnseite des Podestes befestigen Sie die derartig montierte Podestwange. Der Unterstützpfosten 60x60 mm (Nr. 10) wird zum Untergrund (Betonsockel) mit Hilfe des L-profils (Nr. 11) verankert. Der verzinkte Pfosten 60x60 mm wird in der ganzen Länge (in ganzen Meter) geliefert (er wird nach genaue Treppenhöhe an der Stelle des Treppenaufbaues verkürzt). Die Verankerung des Pfostens 60x60 (Nr. 10) führen Sie erst im Schritt 9 durch.

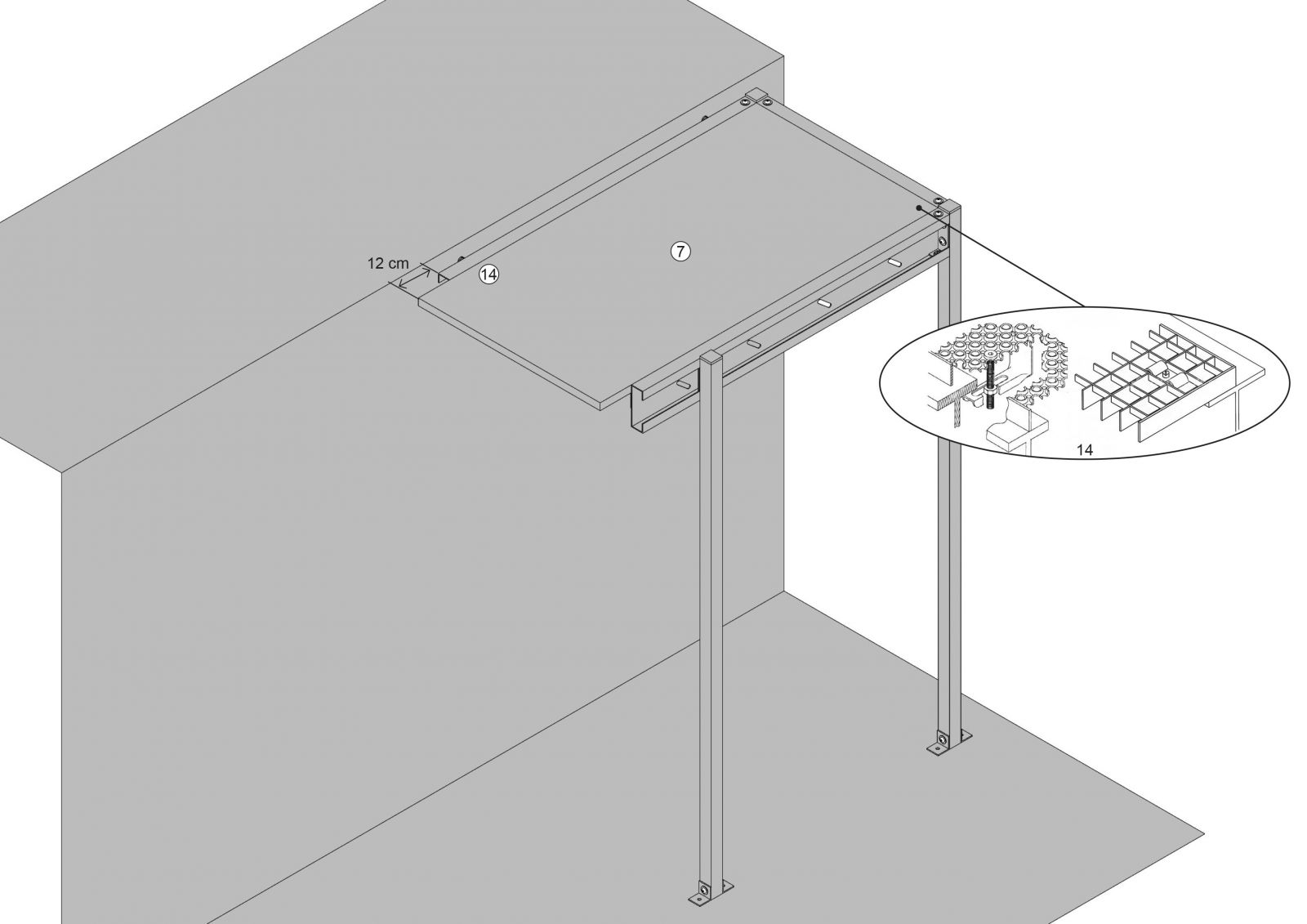

Schritt 5


Befestigen Sie das Podest (Nr. 7) zu den L Träger (Nr. 8) mit Hilfe zweier Halterungen des Podestrostes (Nr. 14) an den gegenüberliegenden Ecken. Das Podest überragt die Podestwange um 12 cm, also das Podest gilt als die letzte Treppenstufe (d. h. bei Podestlänge von 1000 mm, ist die Länge der Podestwangen von 880 mm).

Schritt 6


Bei der Treppenneigung muss die empfohlene Gradzahl von 30° bis 50° eingehalten werden, damit die Treppenstufen (Nr. 4) waagerecht ausgerichtet werden können. Es werden die drei Treppenstufen montiert, indem zuerst immer die beiden vorderen Schrauben (Nr. 5) in die runden Bohrungen und danach die hinteren Schrauben (Nr. 5) in die ovalen Bohrungen eingeführt werden. Ziehen Sie die Schrauben (Nr. 5) noch nicht fest.

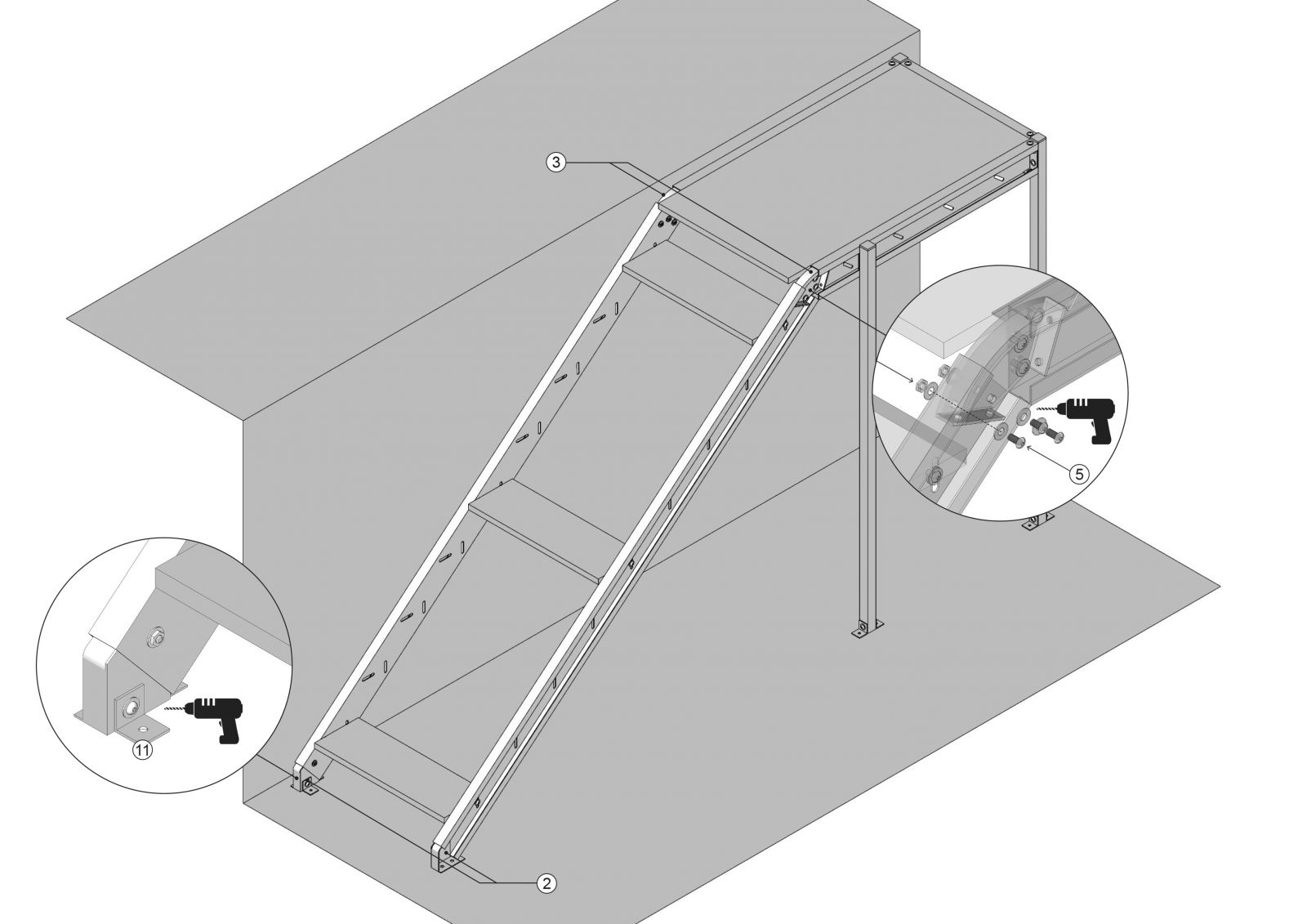

Schritt 7


Die Verankerung der Wange mit der Wand / Verbindung mit dem Podest 35-45 Grad (Nr. 3) muss an die Treppenwange (Nr. 1) und Podestwange (Nr. 6) derart positioniert werden, dass sie an jedem Profil durch drei Schrauben befestigt ist. Schrauben Sie das L-Profil (Nr. 11) an die Verankerung in den Fußboden (Nr. 2), ziehen Sie die Verankerung nicht fest. Aufgrund der verschiedenen möglichen Neigungswinkel der Treppe von 30° bis 50° wird das Bohren erst an der Stelle des Treppenaufbaues ausgeführt. Wir empfehlen, die Bohrlöcher mit Zinkspray zu behandeln.

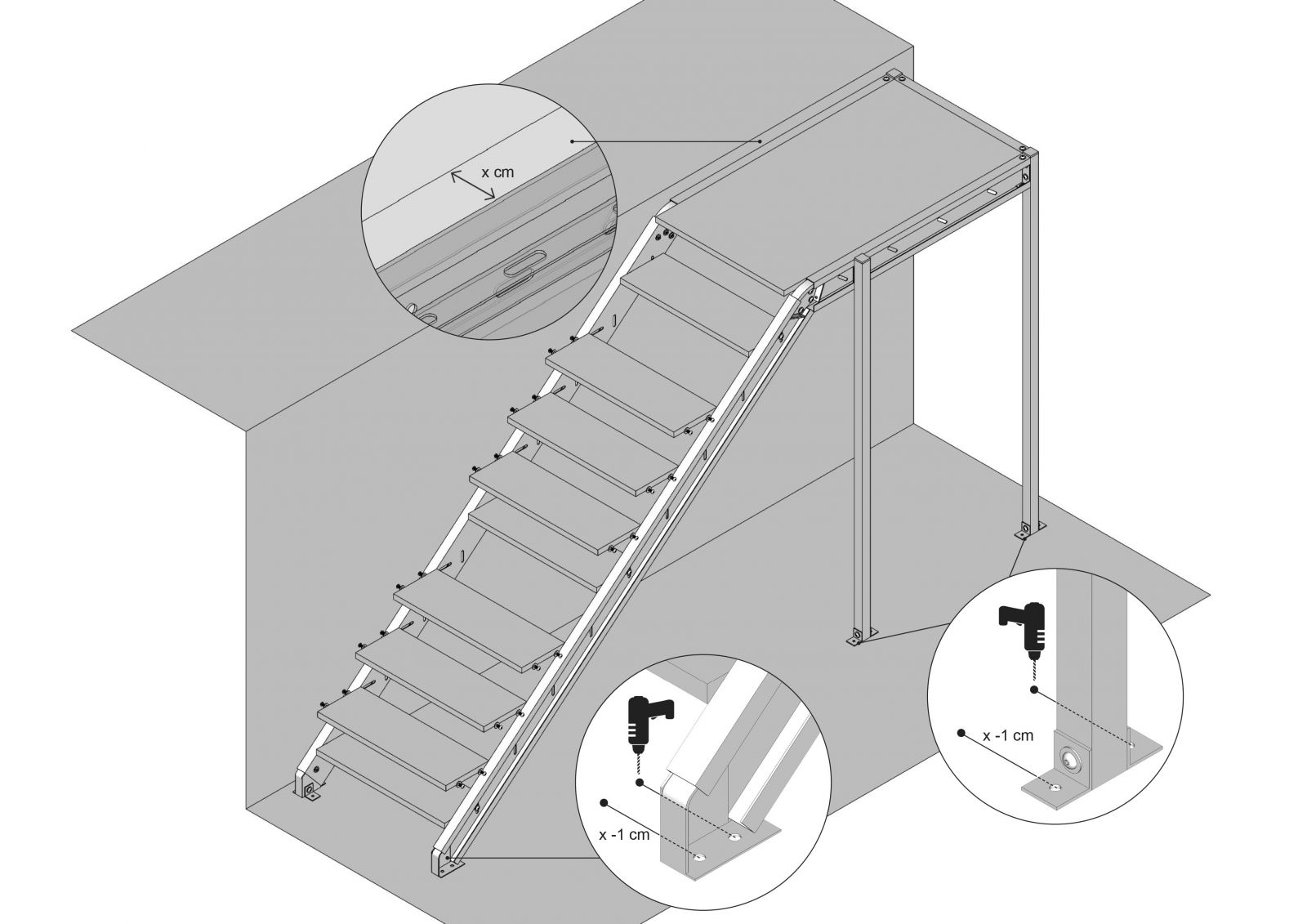

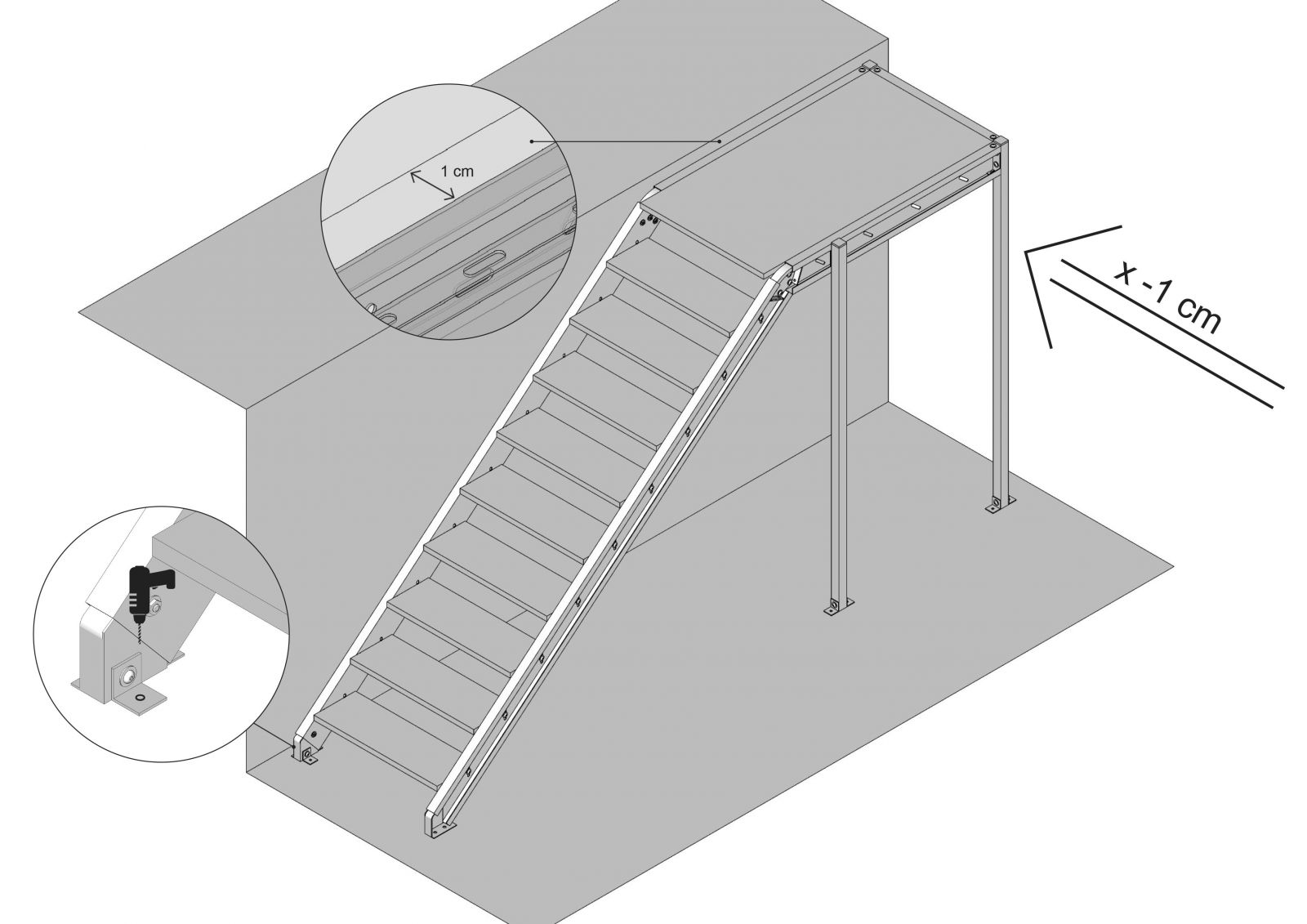

Schritt 8


x = ca. 1 cm.
Montieren Sie die verbleibenden Treppenstufen waagerecht (Kontrolle mit einer Wasserwage) und schrauben Sie diese mit den Schrauben (Nr. 5) fest.  Danach ziehen Sie alle Verankerungselemente der Treppe fest. Sie werden die Treppe in Richtung Wand von 5-6 cm verschieben. Markieren und bohren Sie die Löcher für Bohrung in den Untergrund mit Bezugnahme auf diese Verschiebung durch.
Die Verankerung des Pfostens 60x60 (Nr. 10) führen Sie erst im Schritt 9 durch.

Schritt 9


Nach der Treppenverschiebung zur Wand ziehen Sie die Verankerungen in die Wand und danach alle verbleibenden Verankerungselemente in den Untergrund fest. Die Verankerungselemente für das Baumaterial sind im Hinblick auf die technische Bandbreite an Alternativen nicht in der Lieferung enthalten (Holzschraube oder Gewindestangen und Montagemörtel).

Sie können nun das Geländer montieren - Geländermontage.
